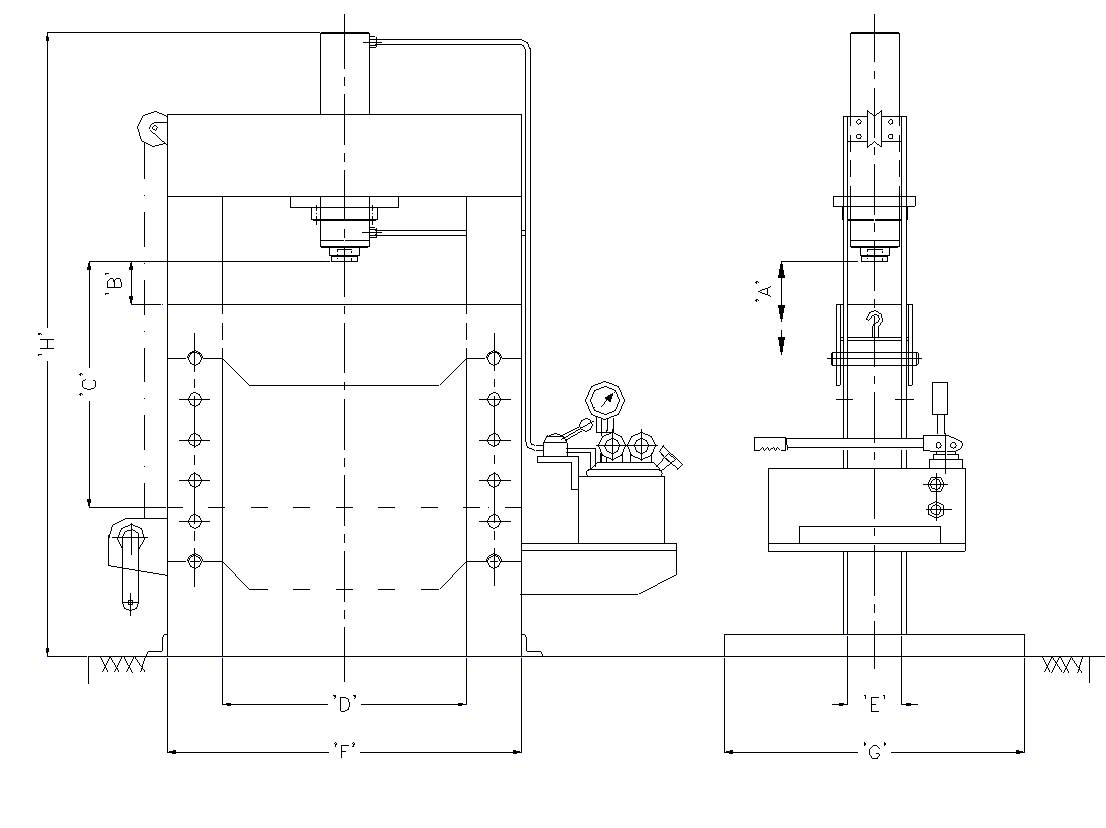

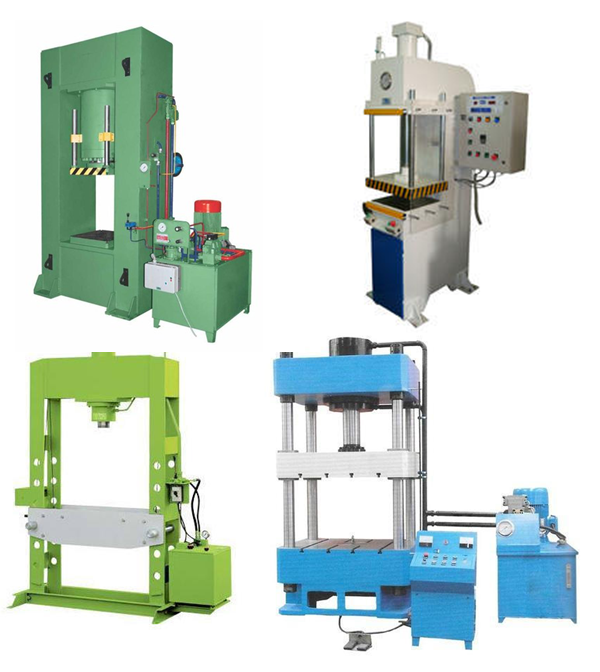

A. Workshop Type Press: LHWP

Workshop Type Press: LHWP
MODEL NO LHWP 10 LHWP 20 LHWP 30 LHWP 40 LHWP 50
CAPACITY ( Tonnes ) 10 20 30 40 50
WORKING PRESSURE ( kg/cm² ) 315 315 315 315 315
STROKE ('A' mm) 125 150 180 180 180
MINIMUM DAY LIGHT ('B' mm) 100 125 150 150 150
MAXIMUM DAY LIGHT ('C' mm) 1100 1100 1150 1200 1200
WIDTH BETWEEN COLUMNS ('D' mm) 550 650 700 750 850
DEPTH BETWEEN COLUMNS ('E' mm) 150 200 200 250 250
NUMBER OF ADJUSTMENTS 7 7 7 6 6
OVER ALL SIZE 'F' mm 800 900 1000 1050 1150
OVER ALL SIZE 'G' mm 600 600 600 800 800
OVER ALL SIZE 'H' mm 1950 1950 2100 2200 2400
APPROX .WEIGHT ( kg ) 230 300 425 575 650

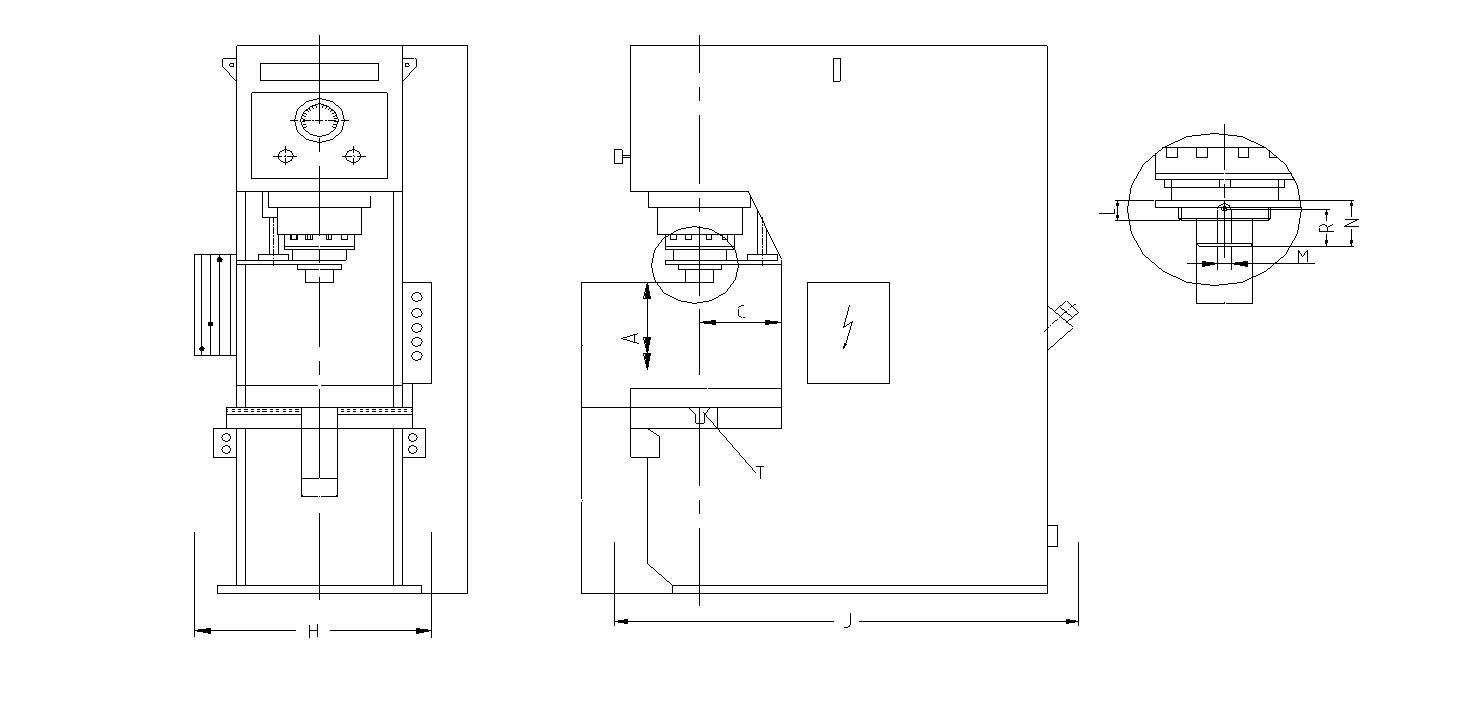

B. 'C' Type Press: LHCP

'C' Type Press: LHCP
MODEL NO LHCP 6 LHCP 10 LHCP 16 LHCP 25 LHCP 40 LHCP 63 LHCP 100
FORWARD CAPACITY ( Tonnes ) 6.3 10 16 25 40 63 100
RAM STROKE ('A' mm) 320 320 320 400 400 400 500
DAY LIGHT ('B' mm) 500 500 500 630 630 630 800
THROAT ('C' mm) 200 225 250 280 320 360 400
TABLE SIZE 'D1' mm 400 400 500 560 630 700 800
TABLE SIZE 'D2' mm 500 560 630 700 800 900 1000
TABLE HT FROM G.L. 'E' mm 750 750 750 750 750 750 750
'U' CUT OUT IN TABLE 'F' mm 100 100 120 120 140 140 140
T-SLOT ('T' mm) T 14 T 18 T 18 T 18 T 22 T 22 T 22
RAM END THREADING 'K' mm M48x2 M48x2 M64x2 M80x2 M110x2 M140x2 M160x3
THREADING LENGTH 'L' mm 20 20 25 25 30 30 40
LOCATION (Ø) IN RAM 'M' mm 20 20 25 32 40 40 50
DP OF LOCATION (Ø) 'N' mm 40 40 50 60 75 75 100
GRUB SCREW SIZE 'P' mm M12 M12 M16 M16 M20 M20 M20
GRUB SW DIST FROM RAM END 'R' mm 25 25 28 40 40 40 60
OVERALL SIZE ( APPROX )
HEIGHT 'G' mm 2160 2170 2275 2550 2600 2700 3080
WIDTH 'H' mm 750 750 820 850 900 960 1020
DEPTH 'J' mm 950 1125 1225 1550 1700 1975 2125
FUNCTIONAL SPECIFICATIONS
APPROACH SPEED mm/sec 19 12 18 22 70 70 50
PRESSING SPEED mm/sec 5 8 12 9 13 9.5 9.5
RETURN SPEED mm/sec 32 24 24 24 125 90 85
ELE. MOTOR CAPACITY kW 2 2 3 5 10 15 20

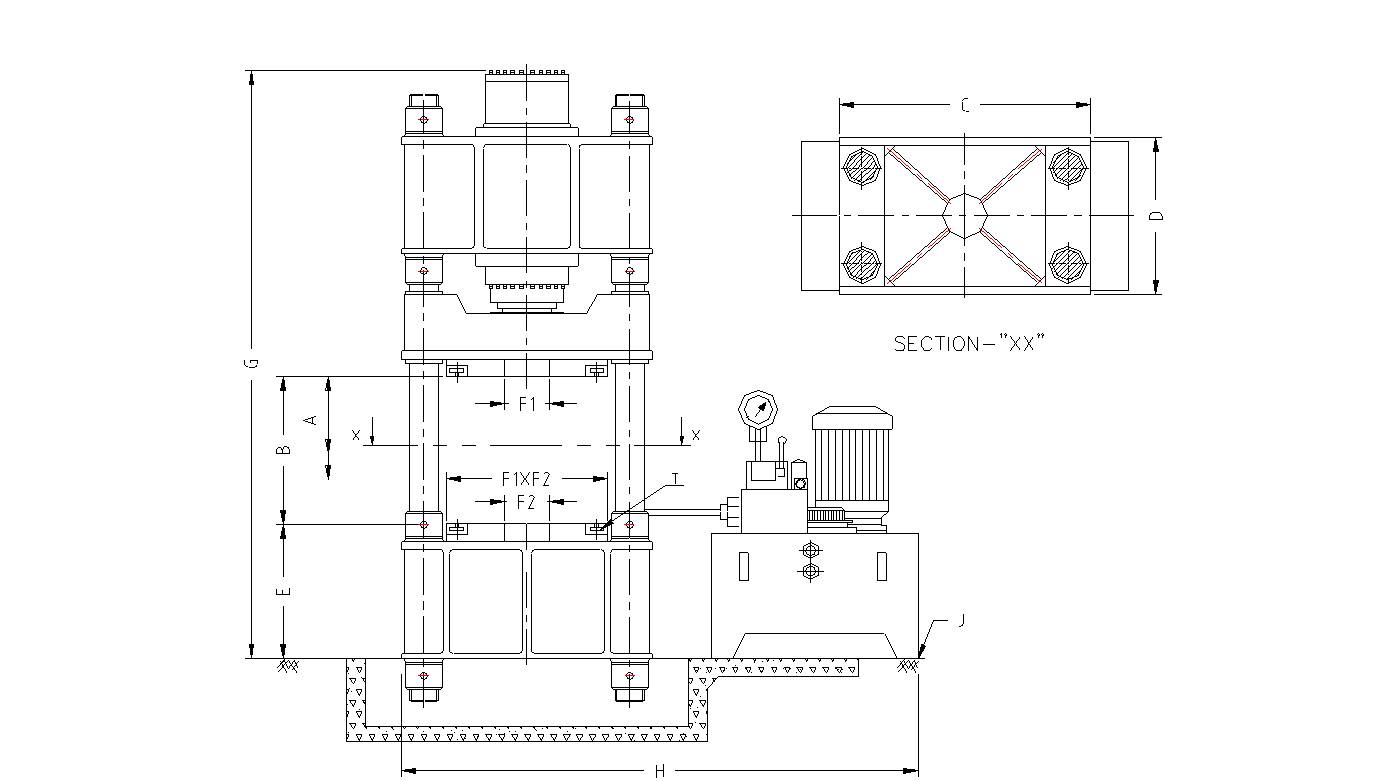

C. Four Pillar Press: LHFP

Four Pillar Press: LHFP
MODEL NO LHFP 25 LHFP 40 LHFP 63 LHFP 100 LHFP 160 LHFP 200 LHFP 250 LHFSP 315
FORWARD CAPACITY ( Tonnes ) 25 40 63 100 160 200 250 315
DIMENSIONAL SPECIFICATIONS
RAM STROKE 'A' mm 400 500 630
DAY LIGHT 'B' mm 630 800 1000
TABLE SIZE 'C' mm 630 800 1000
TABLE SIZE 'D' mm 630 800 1000
TABLE HEIGHT FROM G.L. 'E' mm 800 900
LOCATION BORE IN MAIN TABLE 'F1' mm ⌀100 H7 ⌀125 H7 ⌀140 H7
LOCATION BORE IN RAM TABLE 'F2' mm ⌀100 H7 ⌀125 H7 ⌀140 H7
T- SLOT ( IS:2013-H 12 ) 'T' mm T18 T22 T28
OVERALL DIMENSIONS ( APPROX )
HEIGHT 'G' mm 2600 2750 3100 3400 3600 3700 3850 4200
WIDTH 'H' mm 1950 2000 2100 2300 2500 2700 2800
DEPTH 'J' mm 980 1250 1450 1650
FUNCTIONAL SPECIFICATIONS
APPROACH SPEED mm/sec 104 110 92 61 44 51 50
PRESSING SPEED mm/sec 15 11 10 7.5 4.8 4.8 6.5 5.3
RETURN SPEED mm/sec 185 173 164 108 144 166 131 117
ELECTRIC MOTOR CAPACITY kW 5.5 7.5 11 15 30
OIL TANK CAPACITY litres 250 400 500 750

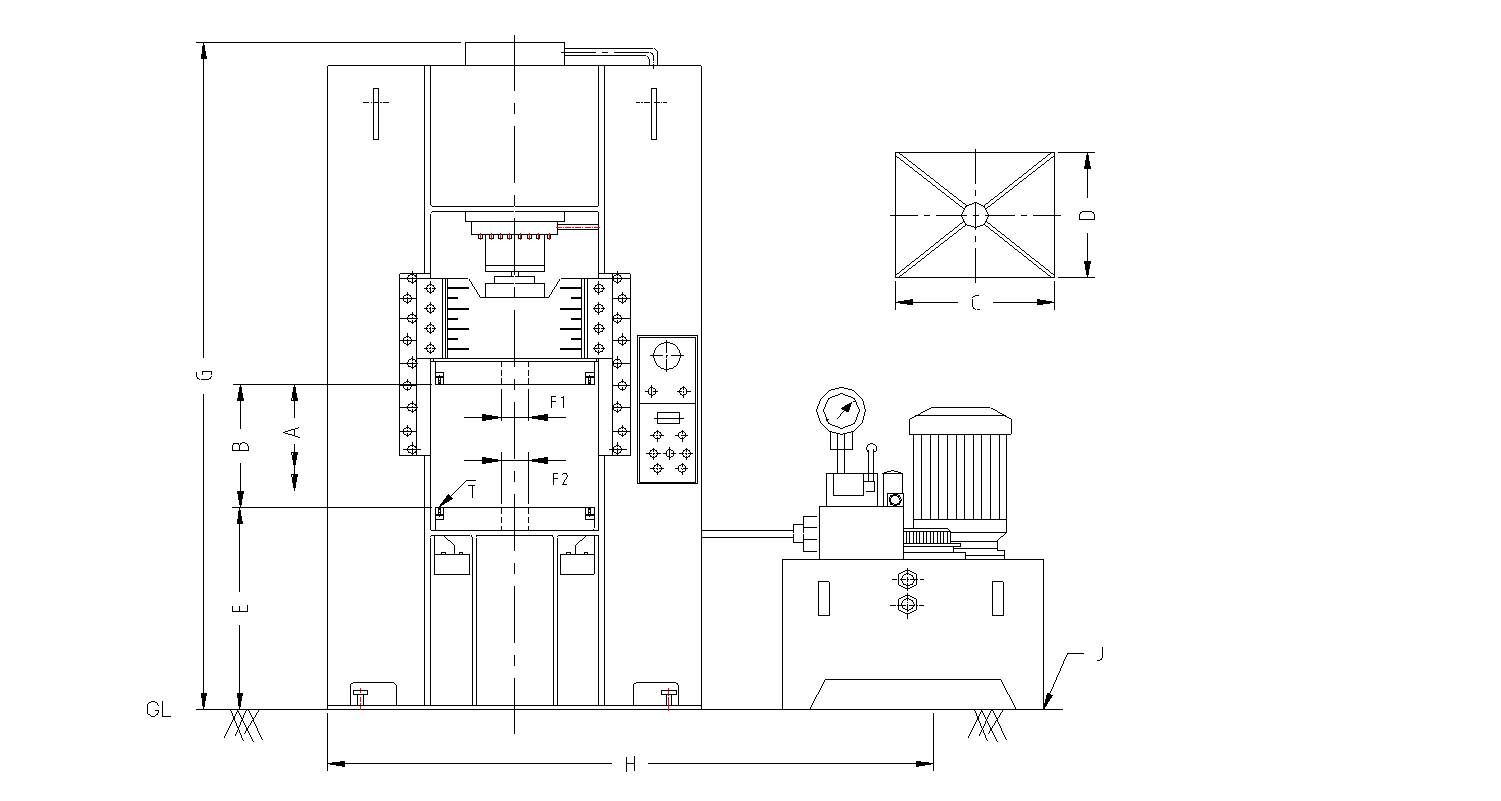

D. Closed Frame Type Press: LHCF

Closed Frame Type Press: LHCF
MODEL NO LHCF 40 LHCF 63 LHCF 100 LHCF 160 LHCF 200 LHCF 250 LHCF 315
FORWARD CAPACITY ( Tonnes ) 40 63 100 160 200 250 315
DIMENSIONAL SPECIFICATIONS
RAM STROKE 'A' mm 400 500 630
DAY LIGHT 'B' mm 630 800 1000
TABLE SIZE 'C' mm 630 800 1000
TABLE SIZE 'D' mm 630 800 1000
TABLE HEIGHT FROM G.L. 'E' mm 800 900
LOCATION BORE IN MAIN TABLE 'F1' mm ⌀100 H7 ⌀125 H7 ⌀140 H7
LOCATION BORE IN RAM TABLE 'F2' mm ⌀100 H7 ⌀125 H7 ⌀140 H7
T- SLOT ( IS:2013-H 12 ) 'T' mm T18 T22 T28
OVERALL DIMENSIONS ( APPROX )
HEIGHT 'G' mm 2750 3150 3340 3670 3770 4010 4050
WIDTH 'H' mm 2340 2455 2770 2710 2990
DEPTH 'J' mm 1250 1630 1670
FUNCTIONAL SPECIFICATIONS
APPROACH SPEED mm/sec 110 92 61 44 51 50
PRESSING SPEED mm/sec 11 10 7.5 4.8 4.8 6.5 5.3
RETURN SPEED mm/sec 173 164 108 144 166 131 117
ELECTRIC MOTOR CAPACITY kW 7.5 11 15 30
